- PWR机床总体结构参照欧美流行结构，设计采用著名的CAD计算机辅助设计，同时采用先进的有限元算法对结构受力进行有效评估，结构分布更合理；

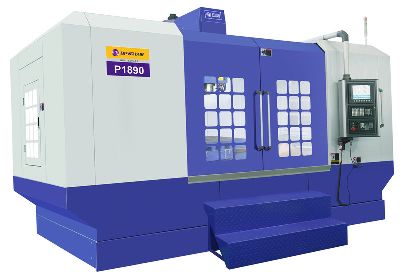

- 机床规格（单位：MM）PWR-1890
工作台面积尺寸（X×Y）2000x900
X、Y、Z行程/电机功率x1800mm（左右移动）/5.5KW
y 900mm（前后移动）/5.5KW
z 700mm（上下移动）/5.5KW（自动抱闸）
主轴中心至立柱导轨距离：950
主轴端面至工作台面距离：160-840
工作台T型槽（数目-间距*尺寸）：5-22x165
主轴锥孔（型号/安装尺寸）：BT50/Φ1190
主轴转速（RPM）：8000rpm/min
X/Y/Z轴线轨条数：2/4/2
X/Y/Z轴滚珠丝杆规格：C3级5010
X/Y/Z轴电机联接方式：直联
AC主轴电机功率/KW：18.5
轴快速位移：15000mm/min
切削进给速度：1-10000mm/min
定位精度：±0.01mm
重复定位精度：±0.005mm
工作台承重：1600kg
整机重量：15.5T
气压需求：6~8kg/cm平方
整机电源功率：55kVA
使用外观尺寸（长×宽×高）：4420×3800×3650
标配系统诺信：SDS9-6CNCH1
备注：“人”字型立柱（Y向电机后置）。
